用于多軸磁懸浮軸承的電力電子控制器
發布日期：2023-02-01 瀏覽量：1
字號：大 中 小
【成果介紹】
磁懸浮軸承是利用電磁力實現轉子無接觸支撐的新型支撐設備，對于高轉速和高精度的場合，磁懸浮軸承在旋轉機械中得到了廣泛應用。在磁懸浮軸承系統中，電力電子控制器用于控制磁軸承線圈電流，從而產生用于懸浮的電磁力是重要組成部分之一。
現有技術的痛點問題：目前在此領域廣泛使用的電力電子變換器存在使用器件較多的不足之處，從而帶來體積大、成本高等缺點，不利于系統的集成化。對于多軸磁懸浮軸承，存在較大的優化空間。另外，磁懸浮軸承中電力電子器件是最易失效的部件之一，威脅磁懸浮軸承的運行可靠性。如果在高速旋轉過程中出現器件失效，將造成嚴重后果。
本技術成果針對現有磁懸浮軸承控制器器件數量大的缺點，提出了一系列新型的電力電子功率變換器：
共用橋臂磁懸浮軸承控制器

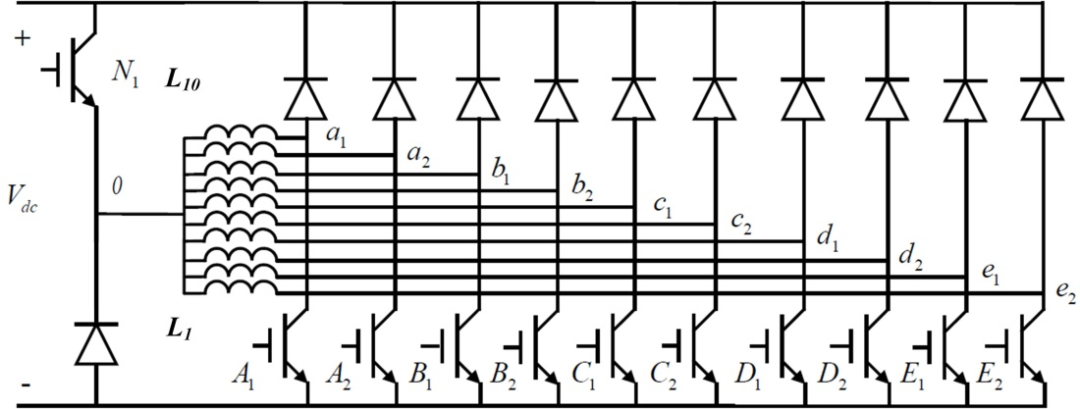

首先通過共用橋臂的方法減少了對功率器件數量的需求，滿足工業上實際應用的需求。目前已應用在磁懸浮壓縮機一體機中，使得新型控制器與傳統控制器相比體積成本大大降低，實現了系統的高度集成化。共橋臂磁懸浮軸承控制器如圖1所示。所有繞組共用一個公共橋臂，實現器件數量的減小。
反向共橋臂電力電子控制器
進一步的，針對多軸共橋臂磁懸浮軸承電力電子控制器中公共橋臂需要承受各繞組電流之和，帶來電流應力大和損耗大的問題，發明了反向共橋臂電力電子控制器，如圖2所示。將一半的繞組電流反向，這樣公共橋臂電流之和是一半正向電流和一半反向電流之和，大大降低電流應力和損耗。
反向共橋臂電力電子控制器
進一步的，在磁懸浮軸承一個平面的兩軸中，利用每一軸兩個繞組電流之和等于兩倍直流偏置的原理，發明了多軸無共橋臂電力電子控制器，如圖3所示。在這種結構中，兩軸的各兩個繞組電流之和相等，方向相反，可以進一步省去共橋臂而直接采用Y接法。
串聯繞組磁懸浮軸承電力電子控制器
另外，針對多軸磁懸浮軸承采用共橋臂控制器電壓利用率只有直流母線電壓一半的缺點，發明了串聯繞組磁懸浮軸承電力電子控制器，如圖4所示。在N軸磁懸浮軸承2N個繞組中，采用2N+1個半橋橋臂順序串聯，可以控制每個繞組最大電壓達到全直流母線電壓，從而提高電流環帶寬。
磁懸浮軸承容錯型控制器
另一方面，針對磁懸浮軸承電力電子器件開路失效故障，發明了一系列的磁懸浮軸承容錯型控制器。以單軸為例,如圖5所示，采用一個三相全橋功率模塊接入單軸磁軸承兩個繞組，可以工作在電流流入中間橋臂和流出中間橋臂兩個模式。因為磁懸浮軸承的電磁力與電流方向無關，兩種模式均能實現懸浮控制。設置其中一種工作模式為正常模式，檢測出故障后立刻切換到第二種備用模式，就能保持磁懸浮軸承在器件開路故障下繼續穩定懸浮。圖5是單軸磁軸承控制器的一種容錯模式，之前圖1-圖4的每種拓撲結構都可以類似的設計對應的容錯控制器。
圖5 磁懸浮軸承容錯型電力電子控制器（單軸為例）
（1）大大減少對電力電子器件數量、門極驅動信號數量上的需求。
以常見的五自由度磁軸承系統為例：在磁懸浮軸承電力電子控制器上，目前工業界已有的磁懸浮軸承產品多采用單向H橋拓撲結構，共需使用20個二極管以及20個開關器件。拓撲優化后，最新報道中的拓撲結構共需要使用15個二極管及開15個開關器件。而采用本技術圖1的多軸共橋臂拓撲結構，僅需使用11個二極管以及11個開關器件，與廣泛采用的單向H橋拓撲相比節省了45%的電力電子器件及其相應的驅動電路，從成本及體積上可以得到很大的優化，有利于系統的集成與一體化。
（2）變換器總體功率損耗大幅度下降。
采用圖2的多軸反向共橋臂控制器，在圖1的基礎上可以實現共橋臂的電流應力顯著下降，變換器總體功率損耗下降可以超過50%。
（3）省去公共橋臂。
采用圖3的無共橋臂控制器，兩組兩軸徑向磁軸承可以省去公共橋臂。
（4）實現電流環帶寬的顯著增加。
采用圖4的串聯繞組磁懸浮軸承控制器，總體需要也是11個二極管和11個開關器件，但是相對多軸共橋臂電力電子控制器，每個繞組的電壓利率用可以增加1倍，從而實現電流環帶寬顯著的增加。
（5）提高系統的可靠性。
采用容錯型電力電子控制器，在以上各個拓撲結構上采用全橋橋臂代替半橋橋臂，可以直接采用市場上最常見的模塊實現。在容錯控制器的控制方法下，可以應對運行中電力電子器件因為鍵合線疲勞脫落或者門極驅動掉電等造成的開路故障，快速切換到容錯模式，繼續保持懸浮。這一容錯功能可以在高轉速下實現，改善了系統的可靠性。
【應用實例】

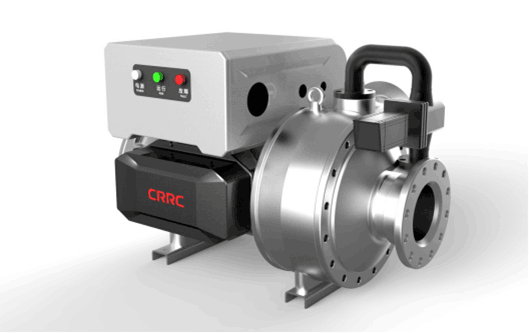

與該技術直接相關產品為中車時代電氣的磁懸浮軸承壓縮機，該產品的額定軸功率為120kW，轉速為25000rpm，推力軸承負載達3000Nm，軸振動抑制在30um以內。目前該系列的產品性能穩定，相比國外進口產品性價比更高，市場占有率在穩步提升。
【應用領域】
航空航天高速旋轉機械設備、電力飛輪儲能系統、建筑制冷用離心式壓縮機、高端裝備用旋轉裝置等。
