【成果簡介】

該成果從抗裂和裂縫修復兩個角度入手。研制了集抗裂、裂縫自修復功能為一體的混凝土裂縫自修復材料產(chǎn)品。解決了混凝土結(jié)構(gòu)易開、開裂后修復以及修復后整體強度降低的問題，從根本上解決混凝土裂修復的技術(shù)難題，成果達國內(nèi)領(lǐng)先水平。

【應用范圍】

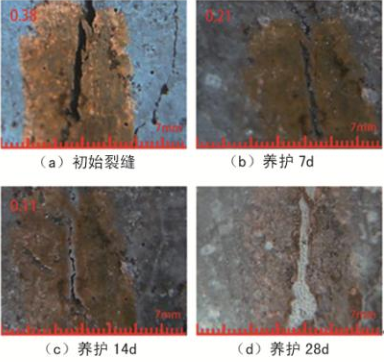

該成果研制自修復材料組分簡單。成本低廉，綠色環(huán)保。能持續(xù)自行修復因各種原因所造成的混凝土硬化體內(nèi)不大于0.4mm的微裂縫或微接傷。且修復速度快。修復效果佳。摻入自修復材料的混凝土，不需要溫控措施，較采用溫控施的混凝土分別下降16元/m3和6元/m3,其經(jīng)濟效益顯著。

【技術(shù)優(yōu)勢】

  (1)以檸檬酸鈣為絡合組分，以碳酸鈉或碳酸氫鈉為調(diào)凝增強組分，以沸石粉儲水組分，以鈣鹽或鈣的氧化物為密實組分，以滑石粉為增塑組分等多組分制備的A類混凝土抗增強自修復材料，能提高膠砂、砂漿以及混凝土等水泥基復合材料的抗裂性及耐久性，能持續(xù)自行修復因各種原因所造成的硬化基體內(nèi)的微裂縫或微損傷，并能促進裂縫修復后基體強度的繼續(xù)增長。

  (2)以硫鋁酸鹽水泥熟料為鈣源組分。硬質(zhì)酸鈉為包覆組分，磷酸氫鈣和萄萄糖酸鈉為循環(huán)修復組分，硅酸鈉為促凝組分等多組分制備的B類混凝土緩釋抗裂修復材料，可大幅度提高混凝土基體的裂縫自修復能力，增強濕凝土的抗漆性能和抗裂性。

（3）依據(jù)微膨脹密實、絡合沉淀，碳化結(jié)晶等作用機理，建立了A類抗裂增強自修復材料對水泥基復合材料中微裂縫自修復的橫型；基于硬脂酸鈉包覆產(chǎn)生的緩釋服作用，制備了B類混凝土緩釋抗裂修復材料，為建立科學的混凝土裂自修復體系提供了理論依據(jù)。
